1、电缆桥架有哪些参数
电缆桥架本身其实有好多技术参数，其中包括桥架材质参数、桥架结构特征参数、桥架品种参数、桥架防护类型参数、桥架的宽度和高度参数等。每种参数对应的参数值也不同，例如桥架材质参数的参数值为钢制、铝制、玻璃钢等，桥架结构特征参数的参数值为无孔托盘、有空托盘、梯架等。在JB/T 10216-2000电控配电用电缆桥架标准（后面简称2000桥架标准）中，型号的定义中包含以上各种技术参数，对于某个技术参数具体值也有对应的代号，例如桥架材质参数值钢制的代号为G，即钢的拼音首字母缩写，桥架结构特征参数值无孔托盘的代号为C，即槽式的拼音首字母缩写。
今天电缆桥架之家小编参考2000标准给大家具体介绍一下桥架型号和代号的相关内容。
2、电缆桥架型号代号定义
桥架的型号代表了桥架各方面参数，其中主要包括材质、结构特征、品种、防护类型和桥架规格这些参数。材质型号一般分为钢制（代号G）、铝制（代号L）和玻璃钢制（代号B），结构特征型号常用的有无孔托盘（代号C）、有孔托盘（代号P）、梯架(代号T)，品种型号主要包括直线段（代号A）、水平弯通（代号B）、水平三通（代号C）等等，桥架规格型号主要包括桥架的宽度和高度。Q代号表示电缆桥架。
举几个具体的例子大家就都明白了，例如GCQ1A-200x100J，代表钢制槽式直通桥架，宽度200mm高度100mm，表面防护类型为普通类型。再比如LTQ2B-80x60TH，代表铝合金梯式水平弯通桥架，宽度为80mm高度为60mm,表面防护类型为湿热型。

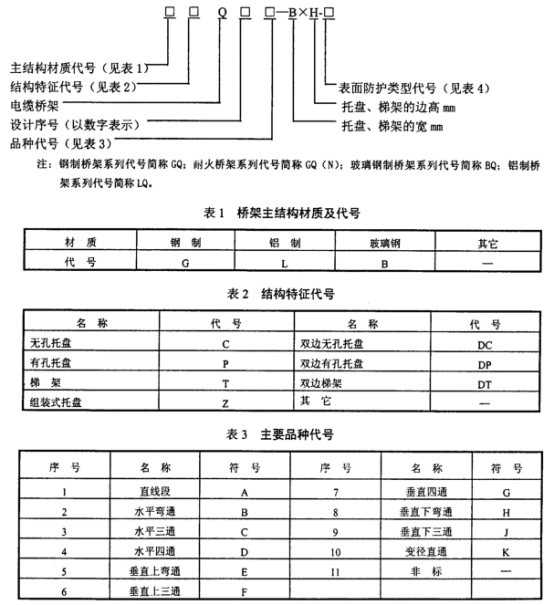

下面为型号各种参数在2000桥架标准中的定义，供大家参考。
以上为2000标准电缆桥架桥架参数和型号代号定义的全部内容，
