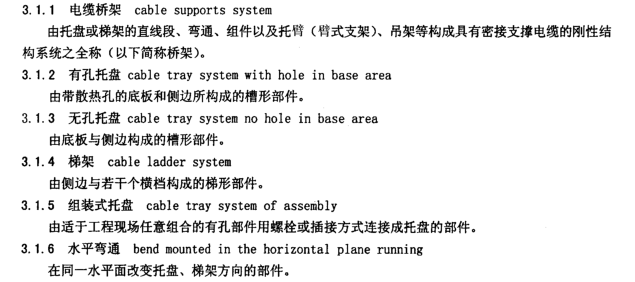

电缆桥架2000标准的全称为《JB/T 10216-2000电控配电用电缆桥架》行业标准,简称2000桥架标准,起草单位为天津电气传动设计研究所、北京京安兴达机电设备公司和广州电气科学研究所,起草人包括崔静、李庆川、侯福泉、罗怀平等,下面电缆桥架之家小编就给大家介绍一下2000桥架标准的22种术语。
术语1
电缆桥架cable supports system
由电缆托盘或电缆梯架的真线段、弯通、附件及支吊架等构成具有支撑电缆的钢性结构系统之个称(简称桥架)。
术语2
电缆托盘cable tray
由底板和与底板为一个整体的侧板组成或由底板和与底板连接的侧板组成的组件。
术语3
有孔电缆托盘perforated cable tray
由带散热孔的底板和与底板为一个整体的侧板组成或由带散热孔的底板与底板连接的侧板织成的槽形组件。
术语4
无孔电缆托盘solid bottom cable tray
由底板和与底板为一个整体的侧板或由底板与底板连接的侧板织成的槽形组件(简称电缆托盘直线段)。
术语5
组装式电缆托盘cable tray of assembly
由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的组件。
术语6
网状电缆托盘mesh cable tray
由网状底板和与网状底板为一-个整体的侧板织成托盘的组件。
术语7
电缆梯架直线段cable ladder length
由侧板和与侧板相互固定的横档组成的梯形组件(简称梯架)。
术语8
水平弯通 bend mounted in the horizontal plane running在同一水平面改变托盘、梯架方向的部件。
术语9
水平三通tee mounted in the horizontal plane running在同一水平面以不同三个方向连接托盘、梯架的部件。
术语10
水平四通cross mounted in the horizontal plane running在同一水平面以不同四个方向连接托盘、梯架的部件。
术语11
垂直上弯通bend mounted in the vertical plane running up使托盘梯架从水平面改变方向,向下延伸的部件。
术语12
垂直上三弯通teemountedin the vertical plane running up
在同一垂直面以不同的角度分开三个方向,向下连接托盘、梯架的部件。
术语13
垂直下弯通 bend mounted in the vertical plane running down使托盘、梯架从水平面改变方向,向上延伸的部件。
术语14
垂直下三弯通tee mounted in the vertical plane running down
在同一垂直面以不同的角度分开三个方向,向上连接托盘、梯架的部件。
术语15
垂直四通 crose mounted in the vertical plane running
在同一垂直面以不同的角度分开四个方向连接托盘、梯架的部件。
术语16
耐火电缆桥架 cable tray system resistance to fire
由电缆桥架的直线段弯通、附件和支吊架等组成,用以支撑电缆具有连续的刚性结构系统,该系统维持工作时能达到规定的耐火要求(有些场合可简称耐火槽盒)。
术语17
复合电缆桥架composite cable supports system
由金属材料和非金属材料构成的直线段、弯通、附件及支吊架等组成,用以支撑电缆具有连续的网
性结构系统,连接螺栓和其他紧固件不考虑在内。
术语18
支吊架supportsandpendants直接支撑托盘、梯架的承重部件。
术语19
附件system accessory
用于完成电缆托盘或电缆梯架直线段的连接、变向、变径、端头封闭辅助功能的系统织成,如连接板、调高(宽)片、弯通、三通、四通、电缆隔板、电缆卡、盖板等。
术语20
均布载荷(UDL) uniformly distributed load(UDL)
均匀地施加到给定区域的载荷。
术语21
安全工作载荷(SWL)safe workingload(SWL)在正常使用中可安全施加的最大载荷。
术语22
跨距span
两个相邻支撑件中心之间的距离(3m以上为大跨距)。
以上为2000桥架标准中22种术语的全部内容。
